🐶 Trop de chiens agressifs sur votre chemin ?
🛠️ Voici un petit circuit à base de NE555 pour les faire fuir avec des ultrasons !
✔️ Facile à monter
✔️ Portable
✔️ Efficace et silencieux pour l’humain
Les chiens sont souvent d’adorables compagnons, mais certains peuvent devenir agressifs, surtout si vous êtes cycliste, livreur ou promeneur isolé. Ce petit circuit répulsif électronique produit des ultrasons désagréables pour les chiens, mais inaudibles pour l’humain.
Ce projet est basé sur le célèbre NE555, un buzzer piézo et un petit transformateur ferrite pour augmenter l’intensité sonore.
🛠️ Fonctionnement du circuit
Le NE555 est configuré en mode astable, c’est-à-dire en oscillateur. Il génère un signal pulsé de haute fréquence, que le buzzer émet sous forme d’ultrasons entre 20 et 40 kHz.
Un transformateur ferrite peut être utilisé pour amplifier ou adapter le signal si nécessaire, notamment si l’on souhaite augmenter la portée du signal ou alimenter un transducteur à ultrasons plus puissant.
🎯 Fréquence à ajuster pour efficacité maximale
Les chiens entendent bien les fréquences au-delà de 20 kHz. Il est donc important d’ajuster le circuit de manière à ce qu’il émette entre 25 et 35 kHz.
La fréquence de sortie dépend des résistances et condensateurs reliés au NE555. Voici la formule générale du mode astable :
f = 1.44 / ((R1 + 2×R2) × C1)
En jouant sur R1, R2 et C1, vous pouvez régler la fréquence. Une résistance variable (potentiomètre) est idéale pour cela.
🧰 Composants nécessaires
| Composant | Valeur / Type |
|---|---|
| IC | NE555 |
| Résistances | 1 kΩ, 4.7 kΩ, 10 kΩ |
| Potentiomètre | 100 kΩ |
| Condensateur | 0.01 µF à 0.1 µF (ajustable) |
| Buzzer piézo | Compatible ultrasons (>20 kHz) |
| Transfo ferrite (optionnel) | Petit modèle audio |
| Alimentation | 9V (pile) ou 5V (USB/power bank) |
| Interrupteur | Marche/arrêt |
📐 Schéma de principe (explication textuelle)
[+9V] --- [Interrupteur] ---+--------------------------+
| |
[R1] [NE555]
| (Astable)
[R2] |
| Sortie pin 3 ----> [Buzzer] --> [Transfo ferrite] (option)
| |
[C1] [GND]
|
[GND]
-
R1 et R2 définissent la fréquence.
-
C1 ajuste la fréquence avec finesse.
-
La sortie pin 3 du NE555 est reliée directement au buzzer, qui produit les ultrasons.
-
Un petit transformateur de ferrite peut être ajouté pour amplifier les signaux haute fréquence.
✅ Avantages
-
🔇 Silencieux pour l’humain
-
🐕 Irritant pour les chiens, les incitant à s’éloigner
-
🔋 Faible consommation (fonctionne avec une pile 9V)
-
🧰 Facile à monter même pour débutants
-
🎒 Transportable dans une poche ou sur un vélo
⚠️ Avertissements
-
Ne jamais diriger l’ultrason vers des chiots, animaux blessés ou sensibles.
-
Ne pas utiliser de manière prolongée ou abusive (risque de stress chez l’animal).
-
Testez la fréquence avec un chien réel à distance sécurisée, pour ajuster le potentiomètre.
🧪 Test de fonctionnement
-
Montez le circuit sur une plaque d’essai.
-
Branchez la pile 9V.
-
Tournez doucement le potentiomètre jusqu’à ce que le chien réagisse (aboiement, recul, gêne).
-
Fixez ensuite la valeur avec une résistance équivalente ou collez le potentiomètre.
🔄 Améliorations possibles
-
Ajouter un capteur de mouvement pour déclencher automatiquement.
-
Intégrer une LED témoin de fonctionnement.
-
Concevoir un boîtier portable imprimé en 3D.
-
Utiliser un transducteur ultrasonique plus puissant à la place du buzzer.
🎓 Conclusion
Avec un simple NE555 et un buzzer, vous pouvez construire un répulsif efficace contre les chiens agressifs. Ce projet DIY est accessible, économique et utile, tout en respectant l’animal.

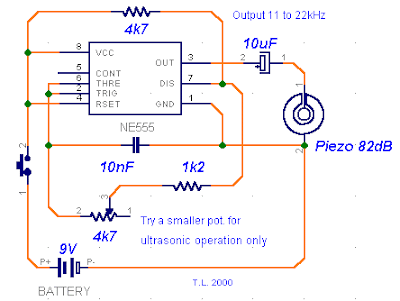

Schéma chien chasseur :
